用SM系列絕緣子增強電力系統

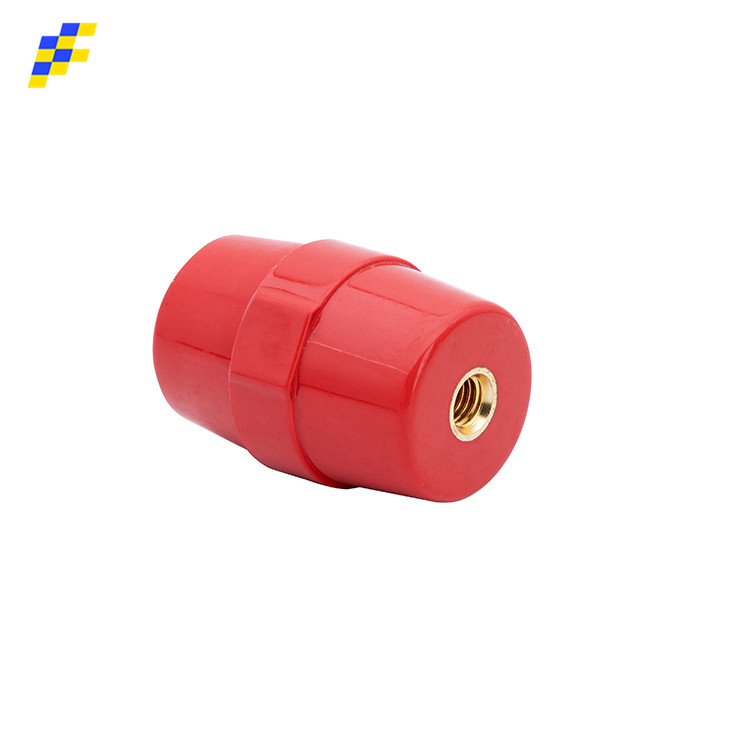

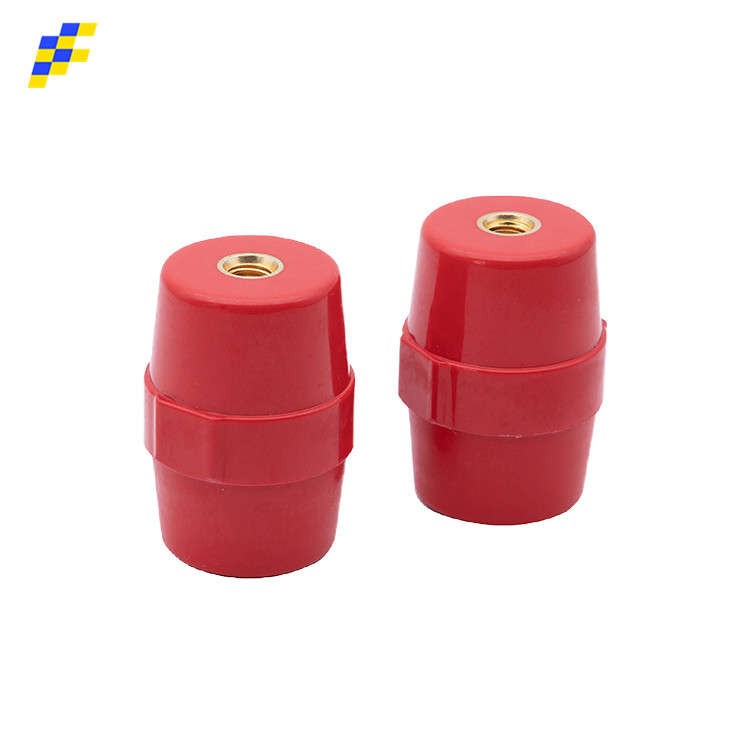

SM系列中、低壓絕緣子采用圓柱形端部和主軸形中段設計。它們也是傳統靜電工業中最常見的組裝絕緣體。

高度為20 ~ 76mm，直徑為17 ~ 50mm，工作電壓約為800 ~ 4000v。

在性能方面，要考慮的主要參數是轉矩值。根據產品尺寸的不同，安裝力矩范圍為3 ~ 30n·m。

由于它們是由不飽和樹脂材料制成的，所以它們具有相對高而穩定的絕緣電阻值。在電壓為1000v時，絕緣電阻大于23000 MΩ，在不同的環境條件下都能保持穩定的絕緣性能。

聯系我們

產品詳情

產品選型

公司視頻

SM系列絕緣子增強電力系統性能

SM主軸形絕緣子采用優質絕緣材料制成，能有效防止漏電，為電氣系統提供可靠的絕緣保護。在規定的工作電壓范圍內，如800 ~ 4000V左右，可保證電流沿預定路徑流動，避免漏電，保證電氣設備的正常運行和人員的安全。

它們具有較高的絕緣電阻值，在不同的環境條件下都能保持穩定的絕緣性能。即使暴露在一定程度的污染或潮濕中，它們也可以通過自身的結構和材料特性將泄漏電流控制在安全范圍內。

優化電場分布。此外，SM系列絕緣子的主軸形結構設計有助于優化電性能。與傳統形狀的MNS系列絕緣子相比，增加了爬電距離，降低了放電風險。

SM系列絕緣子還具有很強的抗彎和抗拉性能。當受到彎曲和拉伸力時，錠子形結構使絕緣子具有更好的機械性能。它能有效分散外力，避免應力集中在單點，從而提高絕緣子的抗彎和抗拉性能。

根據產品尺寸的不同，SM錠子的安裝力矩范圍為3 ~ 30n·m。適當?shù)陌惭b力矩可以保證絕緣子牢固地安裝在電氣設備上，防止運行時絕緣子松動。

兩端采用圓柱形設計，便于安裝，可與其他部件精確連接，確保安裝的穩定性和可靠性。

SM錠形絕緣子在尺寸規格上具有一定的標準化。高20 ~ 76mm，直徑17 ~ 50mm。這種標準化的設計使它們?cè)诓煌碾姎庠O(shè)備中具有良好的互換性，便于設備的維護和更換。

中低電壓電絕緣子規范

類型	SM 系列;
產品高度	20-76 mm;
產品卡部	17-50 mm;
螺紋	M5-M10 ;
嵌件材料	黃銅、鋼
原料	不飽和樹脂(BMC/DMC);
最小起訂量	100 pcs;
工作溫度	-40-140℃;
工作電壓(AC)	800-3000V;
工作電壓(DC)	1100-4200V;
測試項目	低高溫試驗，耐壓、扭矩強度、拉力、彎曲力、壓力、絕緣電阻、ROHS、阻燃;
證書	CE，REACH，ELV，SGS;
質量體系	ISO9001, ISO14001, IATF16949;
